新発売　CA線の導体モデル中心導体に銅クラッドアルミ線(CA)を採用、
軟銅線と同等性能で低コストを実現!!

JIS規格準拠 S-5C-FB同軸ケーブル
4K8K放送対応/100m巻/ケーブル黒色
型番：S-5C-FB-AL-CCA (100m)

【S-5C-FB-AL-CCAの特徴】

S-5C-FB-AL-CCA (100m)は、JIS認定工場で製造された、JIS規格準拠の5C同軸ケーブルです。
地上デジタル放送、BS・CS、ケーブルテレビ、4K・8K衛星放送まで対応し、中心導体に銅クラッドアルミ線（CCA）を採用することで、純銅芯線モデルと同等レベルの周波数特性を確保しつつ、軽量化による施工性の向上と優れたコストパフォーマンスを両立しています。

ケーブル外被は黒色。1mごとのメートル印字があり、施工現場での長さ確認がしやすく、保管や再使用に便利なダンボールボックスに100m巻で梱包されています。

【主な仕様】

・型番：S-5C-FB-AL-CCA (100m)
・使用周波数：1～3224MHz
・公称インピーダンス：75±3Ω
・内部導体 ：銅クラッドアルミニウム線
・絶縁体：発泡ポリエチレン
・外部導体：アルミ箔＋アルミ合金線編組（編組密度70%）
・外被：PVC

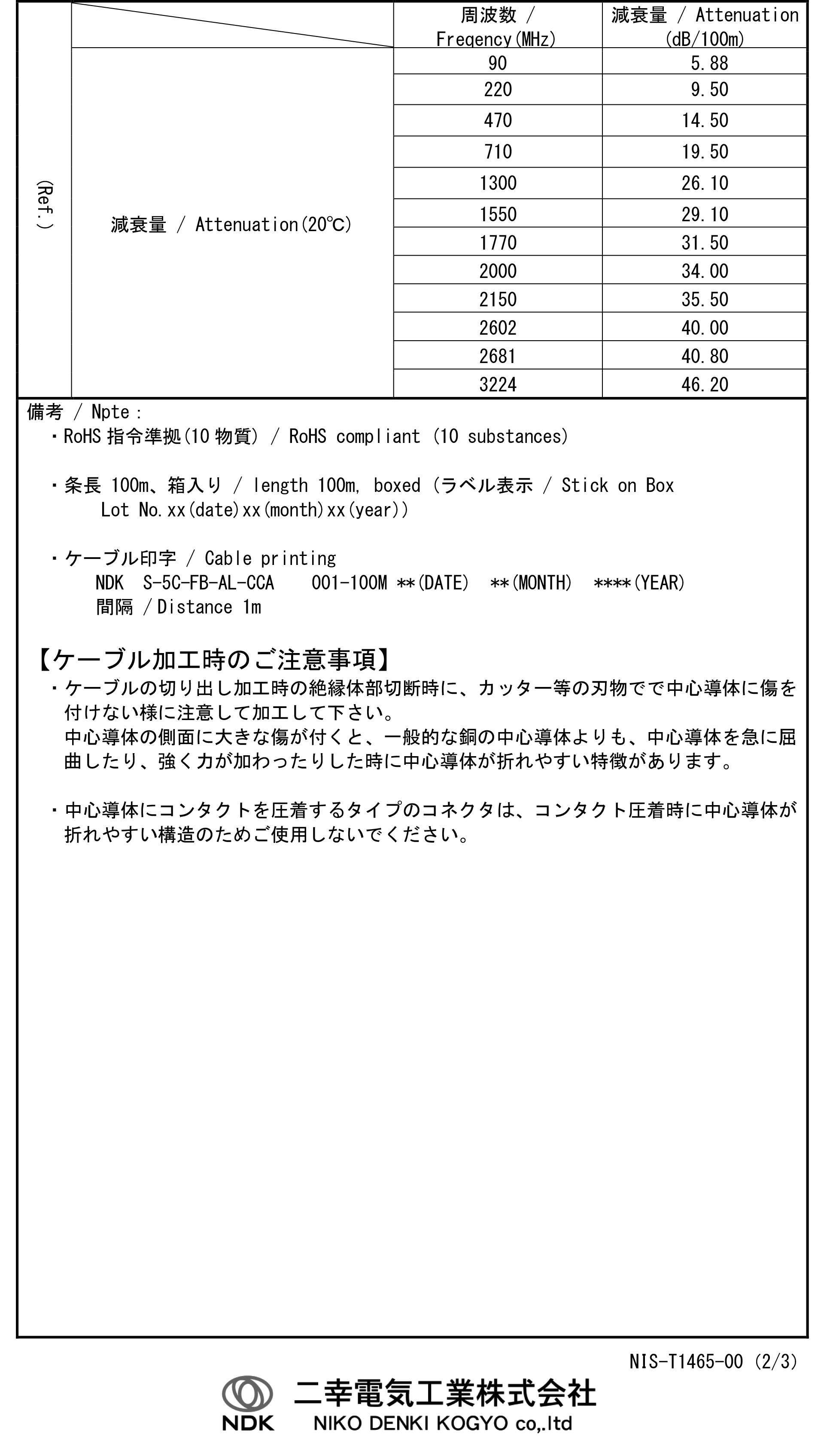

・減衰量（20℃時／100mあたり）：
　90MHz：5.88dB、1300MHz：26.10dB、3224MHz：46.20dB
・印字：1mごとに長さ表記あり
・外被色：黒
・梱包形態：使い回し可能なダンボールボックス（100m巻）
・製造元：JIS認定工場（グローバルブランドOEM工場）
・販売元：二幸電気工業

【ケーブル加工時の注意事項 】

絶縁体部を切断時する際に、カッター等で中心導体に傷を付けない様に加工するようお願いします。
導体の側面に大きな傷が付くと、軟銅線の中心導体と比較して、強く力が加わったり、
曲げたりした時に中心導体が折れやすい特徴があります。

また、ピン付きコネクターを使用しても施工は、中心導体が折れやすくなる為
ご使用しないで下さい。

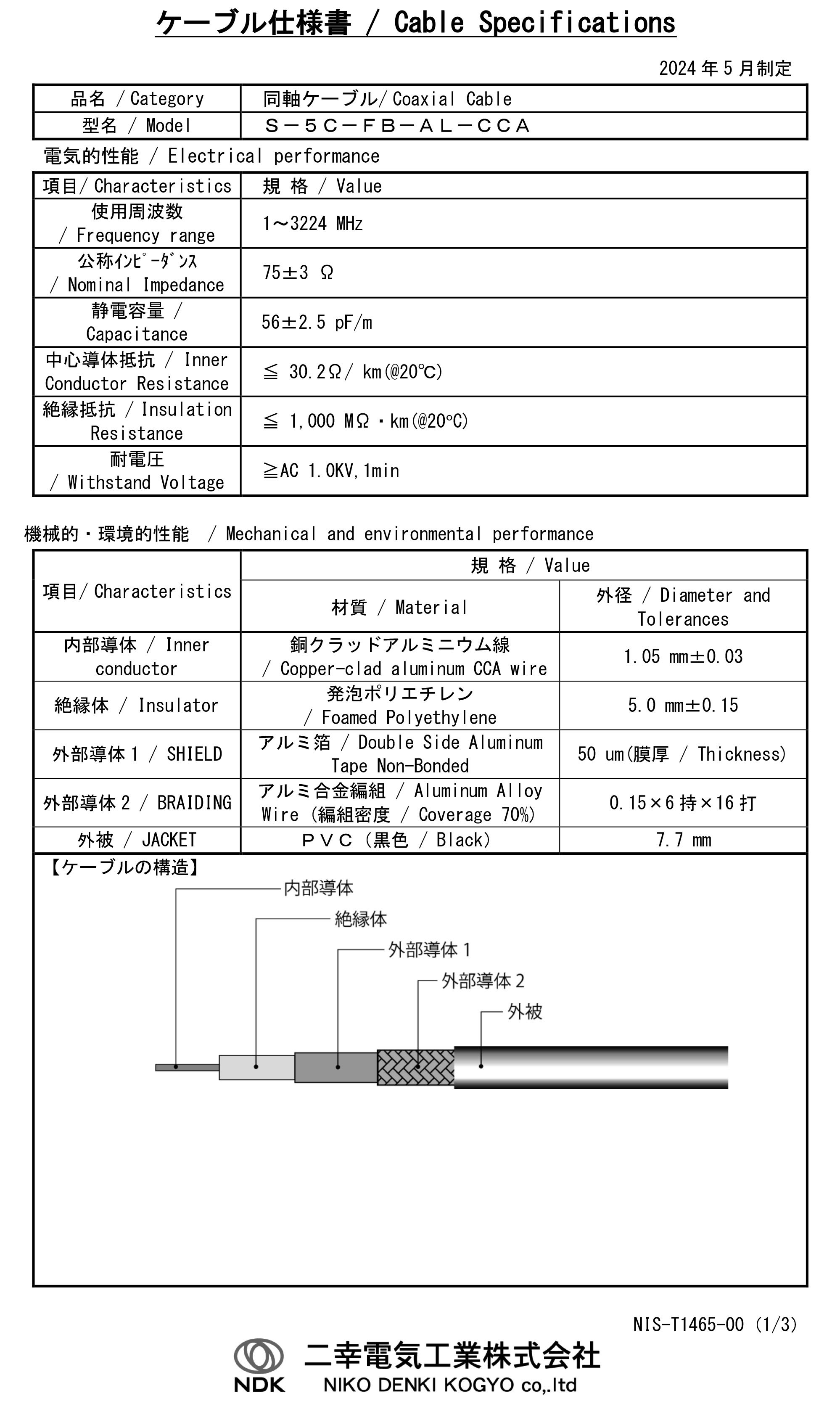

S-5C-FB-AL-CCA 仕様書　

コネクタ装着時の特性　

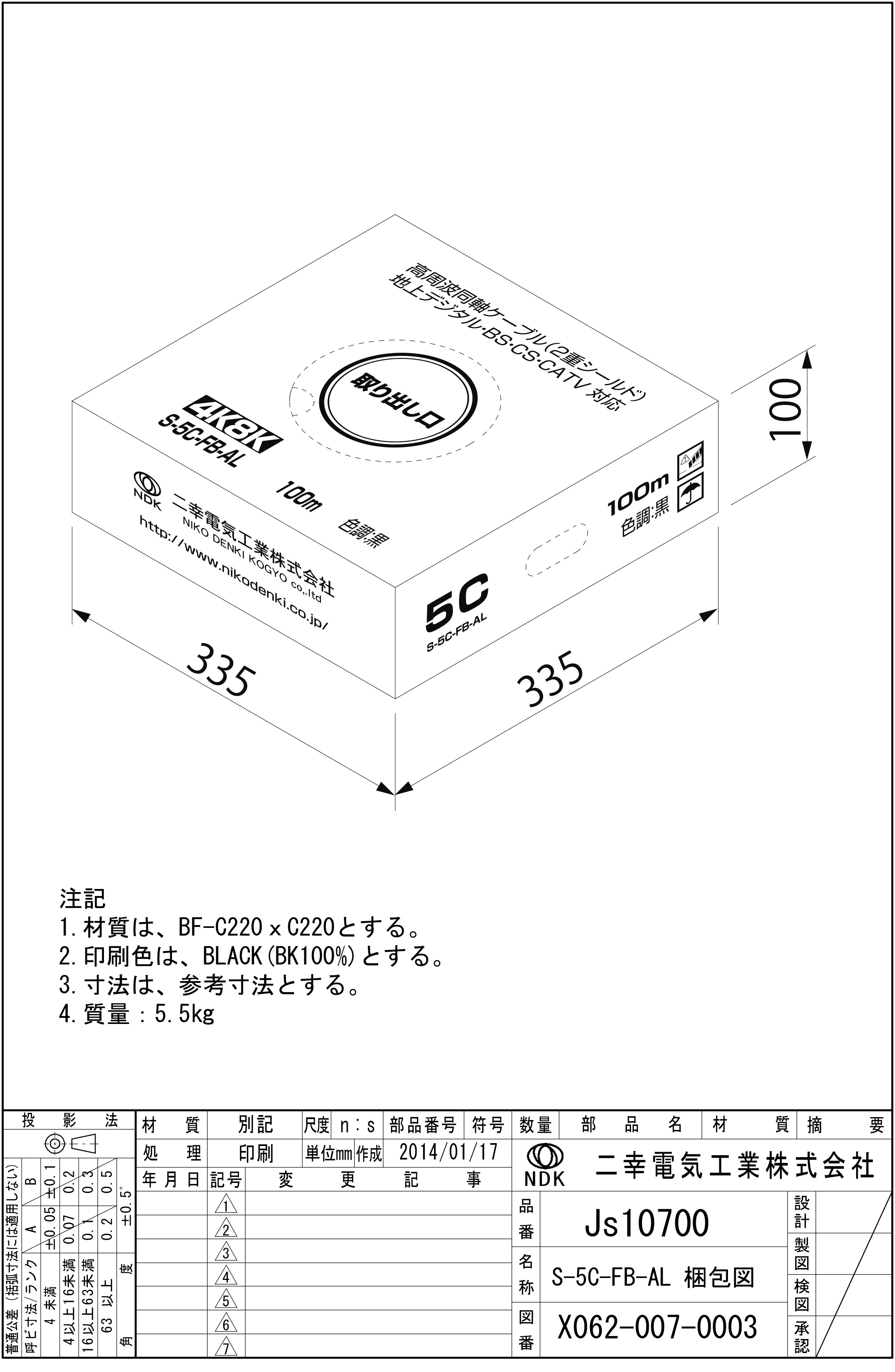

S-5C-FB-AL 梱包図
